Tre-fase tre-filet armonic farter armonicu attivu
Geya vi prupone u megliu suluzioni di cartulare di tre-fase di trè fasi Utilizeghja u Control digitale, hà un disignu modulatu di u disignu è cumpensà finu à a 50a armonica. Ideale per i Centri di Dati, ambienti industriali, è energia rinnuvevule.
U filtru armonicu di tre-fase tre-filu di truppi attivu (APF) furnisce mitigazione armonica avanzata per i sistemi di putenza di trè fasi di trè filu. Impieghing DSP + CPPL Digitale è una topologia di trè livelli, sta off offre armoniche armonica à a quantità attuale di a 50a armonica. U so disignu modulare sustene a cunnessione parallele per capacità scalabile. L'intompustu di u cabinu robuscu è i dutti di l'aria indipendente assicuranu l'operazione affidabile. Disponibile in diverse tensione è valutazioni attuali, u filtru armonicu attivu di trè fase TRe-Wire Mostra efficace a so qualità di u putere in l'applicazioni diverse.
Descrizzione Model:
| Gia | ÀHf | 0.4 | 50a | / | 3l | C |
| Codice Enterprise | Filtru armunicu attivu | Livellu di tensione 0,22: 220V 0,4: 380v ± 20% 0,5: 500v ± 20% 0,69: 690V ± 20% |
VAKAZIONE RATATA (KVAR) 25/10/75 / 100 / 150A | 3L: trè fasi trè filu | C: cabinet |
Caratteristiche:
● Aduposta DSP + ClD hà Core di Control di Digital, tecnulugia, Advanced Recetting Algonitica è Strategia PWM per ottene una compensazione incaricata.
● Disegno modulari adopt, chì facilite a cunnessione Parallel di Multiple Moduli, piglia pocu spaziu È hè faciule da mantene.
● L'eliminazione strutturale di e dite e diutili indipendenti è i magazzini indipendenti chì assenu a operazione stabile di l'equipamentu.
● Pò funtà armunica in una larga gamma di armunica, da 2 à 50 armunica, è risolve u prublema di trè-sunkance tre-fasi à u stessu tempu.
● A tarifa di filtrazione armonica hè alta. Se a capacità permette, a tarifa di filtrazione attuale armonica pò esse altu cum'è 95%. Set 100% pruduzzione limitante attuale per assicurà operazione stabile à longu andà di l'equipaggiu.
APPLICAZIONI:
I filtri di tre-fase tre-fase tre-filie attivi sò implementati in una gamma di paràmetri per cuntrastà distorsioni armoniche:
● Centri di dati:Prutezzione di l'equipaggiu sensibili è assicurendu l'operazione stabile per minimizà currente armoniche.
● Ambienti lingualti:Migliurà a qualità di u putere per l'equipaggiu è prucessi di trè fasi di trè filu, affannà efficienza è l'affidabilità.
● Pianta di fabricazione:Reduce a distorsione armunica generata da i dischi di frequenza di a variabile (VFD) è altri carichi non lineari.
● Industria oliu è gas:Assicurendu u fornimentu di energia stabile in ambienti esigenti cù un cuntenutu altu armonicu.
● Sistemi di energia rinnuvevuli:Integrà e fonti di energia rinnuvevuli in modu efficace in forma di prublemi armoniche.
I filtri di tre-fase tre-fase tre-filie impegnati offre una suluzione destinata per a migliurà a qualità di u putere è l'equipaggiu di equipaggiu in i sistemi di trè fasi di trè fase.
PARAMETRI TESTINA:
| Serie 220V | Serie 380v | Serie 500V | 690v serie | ||
| Altitude | <200m, sopra u 2000m, derate secondu u GB / T3859.2 | ||||
| Temperatura ambiente | -20 ~ + 50 ℃ | ||||
| Umidità relativa | ≤90%, nisuna condensazione nantu à a superficia quandu a temperatura minima mensuale hè 25 ℃ | ||||
| Livellu di contaminazione | Livellu III quì sottu | ||||
| Tenazione operazione | AC220v ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequenza di travagliu | 50HZ ± 5% | ||||
| Corrente di compensazione | 25A | 25/13/75/100 / 150a | 100a | 100a | |
| Struttura di Grid | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Numeru di unità cunnessu in parallelu |
Ulimited | ||||
| Efficienza di machine generale | ≥97% | ||||
| Struttura di Grid | 32khz | 16KHZ | 12.8khz | 12.8khz | |
| Gamma di compensazione | 2 ~ 50Times, tarifa di compensazione singola hè regulabile | ||||
| Selezzione di funzione | Putenza reattiva | Putenza reattiva, riattiva putenza + asimmetria | |||
| Putenza reattiva RAZZA DI COMPENTURA |
≥95% | > 92% | |||
| Filtru neutru Capacità |
A capacità di filtrazione di linea neutrale hè 3 volte chì di a capacità di filtrazione di fase | ||||
| Tempu di risposta completa | <10ms | <40ms | <40ms | <40ms | |
| Rumore | ≤80DBB | ≤80DBB | ≤65db | ≤65db | |
| Metudu di cuntrollu | 2-Way Rs485 Interfaccia (sustene GPRS / WiFi) | ||||
| Prutezzione | Excarga, Software / Hardcaltage, Prughjettu di potenza, fagliu di potenza, falla d'abbinazione di frequenza, razzazione d'iniziale di frequenza, etc. | Overcarma, u software di u software è un overcoltage di u mullizzu, u fallimentu di a pittura, a fallimentu di a putenza, a frequenza di frequenza, prutezzione di riserte di Circuiti, etc. | |||

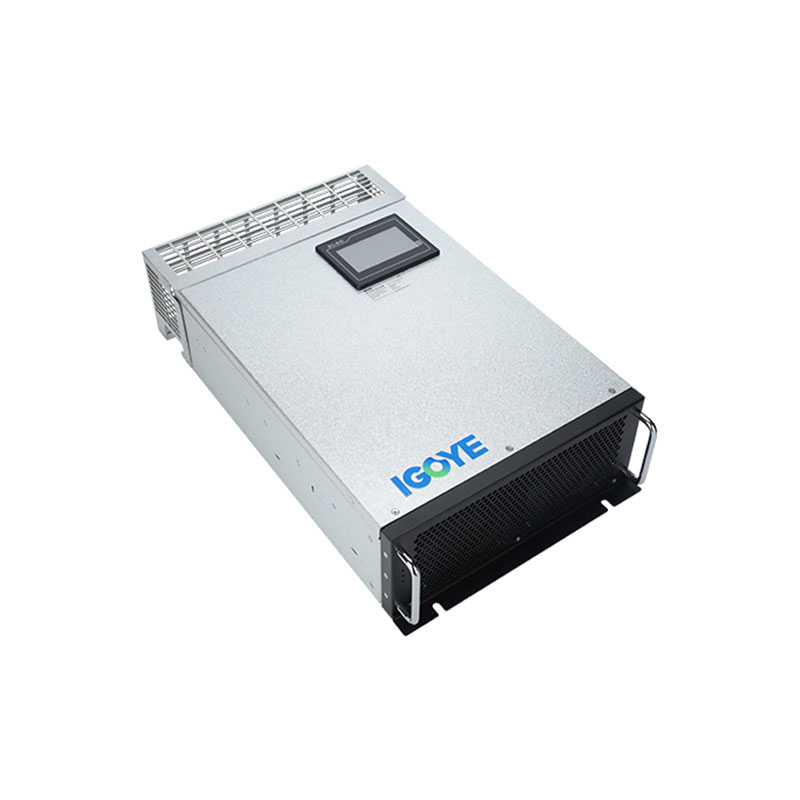

| Metudu di installazione | Rack / murinava | Rack | |||
| Linea entrata | Torna in entrata (tipu di rack), entrata superiore (murata) | Linea di ritornu entrata | |||
| Livellu di prutezzione | IP20 | ||||
Model & Specification:

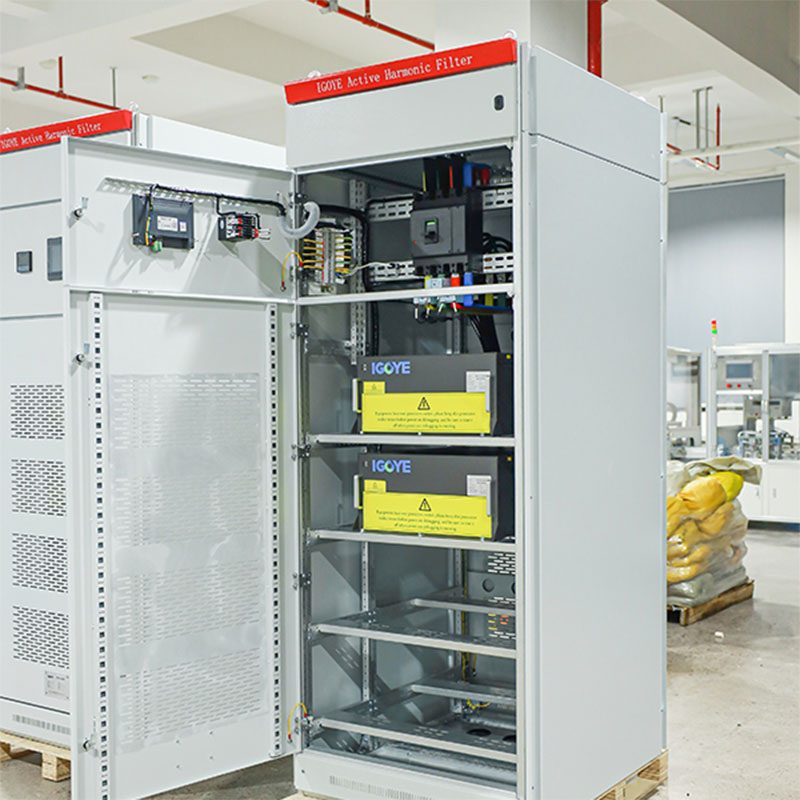

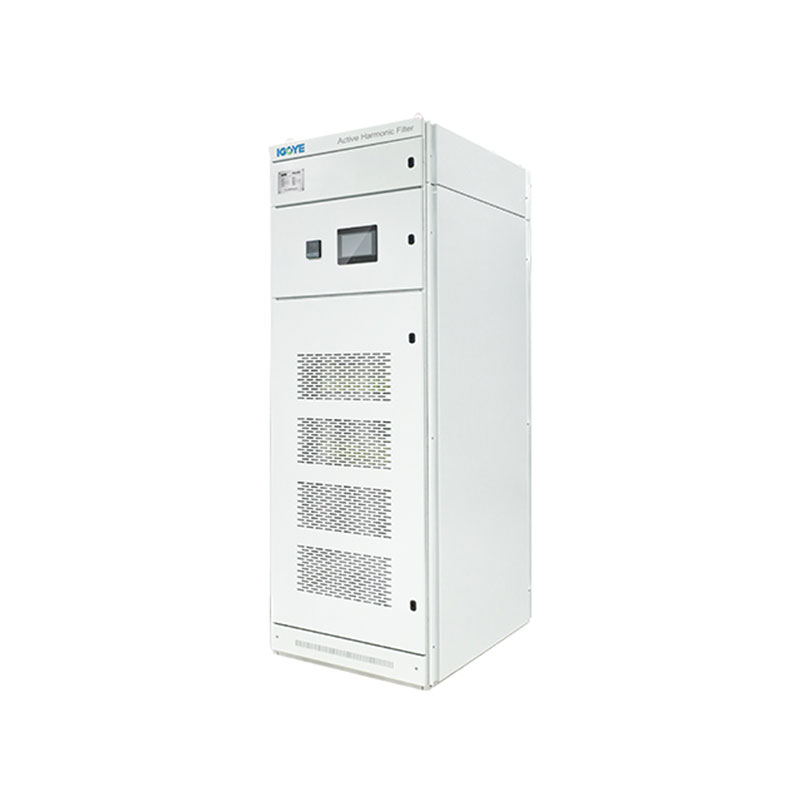

| Modellu di u Dispositivu Cabinet | ||||
|---|---|---|---|---|
| Numeru di mudellu | Capacità di Compensazione (Kvar) | Tensione di u sistema (v) | Dimensioni (D * w * h) | Metudu di rinfrescante |
| GY APF-0,4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Rinfrescante l'aria forzata |
| GY APF-0,4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0,4-200A / 4l-c | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0,4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-300A / 4l-c | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0,4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0,5-300a / 4l-c | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0,69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
